Muhandislik haqida umumiy nuqtai
ASTM A333-sinflar past haroratda (-46 daraja) past haroratda ishlatilgan choksiz va payvandlangan po'lat quvurlarni qoplaydi.
Aftidan, po'latni qattiq bosimni saqlash, masalan, LNG terrorallari, gazni qayta ishlash zavodlari va Arktika quvur infratuzilmasi kabi xavfsiz bosimni saqlash va tarkibiy barqarorlikni qo'llab-quvvatlash uchun po'lat ishlab chiqarilmoqda.
Asosiy ishlashning asosiy xususiyatlari:
- Termal qisqarish ostida yoriq qaroqchilik
- Sovuq boshlanish paytida barqaror kuch
- Dala o'rnatish uchun ishonchli vellyual
- ASME bosimli tizimlari past bo'lgan kam {{}} harorat

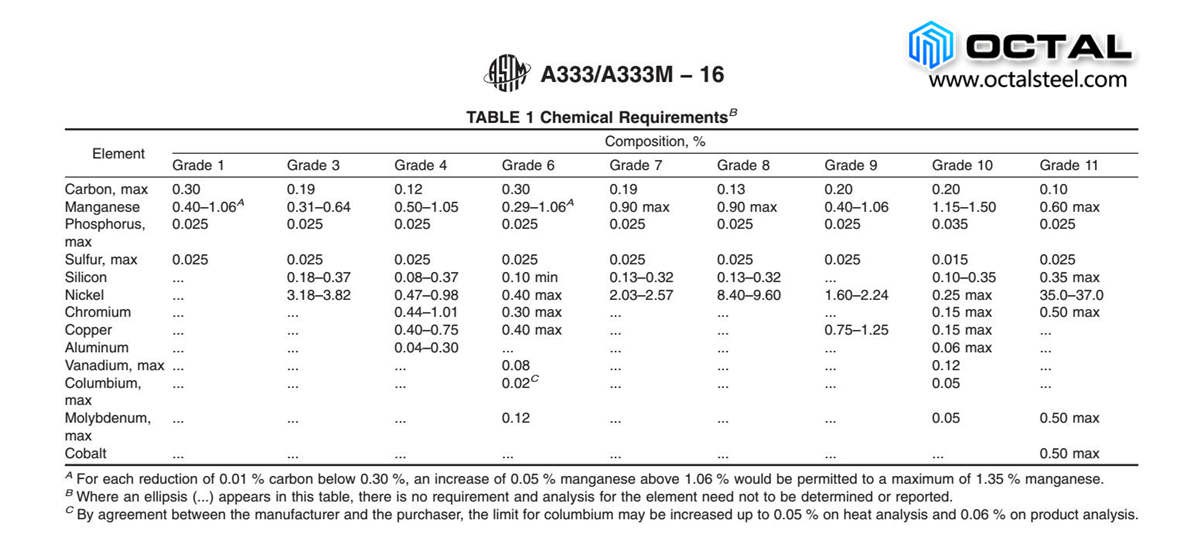

Kimyoviy tarkibi
|
Element |
Talab (WT%) |
Muhandislik funksiyasi |
|
Uglerod (c) |
0,30 dan kam yoki teng |
Tijorat vs ventelement balansi |
|
Marganets (mN) |
0.29 – 1.06 |
Qattiqlik va tarkibiy yaxlitlikni kuchaytiradi |
|
Fosfor (p) |
0,025 dan kam yoki unga teng |
Sariq sinish cheklangan |
|
Oltingugurt (lar) |
0,025 dan kam yoki unga teng |
Payvandinning ovozini yaxshilaydi |
|
Kremniy (si) |
0.10 – 0.35 |
Deoksidlanish va tarkibiy barqarorlik |
Oltingugurt va fosfor past haroratlarda qattiqlikni yaxshilaydi.
Mexanik xususiyatlar
|
Mulk |
Talab |
Kriogenik ishlash uchun foyda |
|
Mustahkamlik chegarasi |
415 MPa dan katta yoki teng (60 ksi) |
Bosimning kontsentsiyasi xavfsizligi marjasi |
|
Kuch berish kuchi |
240 MPa dan katta yoki teng (35 ksi) |
Boshqariladigan deformatsiya va ishonchlilik |
|
Cho'zish |
30% dan katta yoki unga teng |
Ta'sirli haydash yoki egilishda plastik |
|
Ta'sir-test |
-50 daraja F (-46 daraja), majburiy |
Mozor sinish tarqalishining oldini oladi |
Charpy v - atsatsiya sinovi LNG va Arktika xizmati uchun sinish chidamliligini ta'minlaydi.
Ishlab chiqarish va issiqlik bilan davolash
ASTM A333-sinf 6 ta quvurlar, yo oqlanmagan yoki payvandlangan quvurlar sifatida ishlab chiqariladi, ammo ikkala holatda ham jarayon -} harorat talablariga talablar bilan yakunlanadi. Ishlab chiqarish materiallar quyi, jarimali {{4}- don po'latidan boshlanadi, chunki material subogsero haroratiga ta'sir qilishi mumkin. Tarkibni shakllantirish va o'lchamlari boshqariladi, shuning uchun quvurlar prefotikatsiya qilingan va maydon - - progrotiv va dog 'borligini aniqlaydi. Neft, gaz yoki foydali vositalar uchun yaxshi oqim xususiyatlarini ta'minlash uchun ichki sirt sifati ham kuzatiladi.
Shaklni shakllantirishdan keyin quvurlar boshqariladigan issiqlik - davolash tsikli orqali joylashtiriladi. Ushbu qadam - bu nafaqat {{}} stressni engillashtirish, asosan egrilik va mikroektromni olib tashlash va mikroektromiyani 45 daraja (yoki tartibda ko'rsatilgan harorat) bilan ta'sir qilish kerak. To'g'ri normallashtirish yoki unigish g'allamni tozalaydi, qattiqqo'llikni yaxshilaydi va sovuqxona sharoitida to'satdan ta'sir qilish yoki bosimning o'zgarishiga yaxshiroq qarshilik ko'rsatadi.
Quvur o'lchamlari va etkazib berish parametrlari
|
Parametr |
Odatda |
|
Tashqi diametri |
1/2 "- 48" (21.3 - 1219 mm) |
|
Devor qalinligi |
Sch 20 - sch xxs yoki odat |
|
Uzunligi |
SRL / DRL / Kes - uzunligi - |
Loyiha - Involder va NDE talablari muhim dasturlarga kiritilishi mumkin.
Kriogeniya quvuri yaxlitligi uchun payvandlash va uydirma
ASTM A333-sinf 6-sonli modullarni montaj va dala qurilishi uchun barqaror payvandlash imkoniyatini beradi.
Biroq, isitma - zararlangan zona (HAZ) Xususiyatlari haroratning oshishi uchun ehtiyotkorlik bilan saqlanishi kerak:
- Payvandlash jarayoni mosligiSho'ba, GTOW va GVAW do'kon va dala bo'g'imlari uchun
- Malakali WPS / PQRkriogen vazifalarida payvandlashdan keyin ta'sirni tasdiqlash uchun talab qilinadi
- Qattiq issiqlik kirish nazoratiHazda g'alla qoplashi va kesishmaslikning oldini olish uchun
- Xizmatning holati asosida PVSTva dizayn kodi talablari Payvandlash bir xillikni yaxshilash uchun
- Payvandni tekshirish (UT / RT)LNG va ARCTIK dasturlari muvaffaqiyatsizligi bilan tavsiya etiladi
To'g'ri payvandlash protsedura dasturi o'rnatilgan quvurning takroriy turishi va oqishi kabi qattiq stantsiyalarni qayta-qayta takrorlangan sovuq strelka ostida qattiq qarshilikni saqlab qoladi.
Tekshirish va sinov talablari
|
Sinov element |
Maqsad |
|
Gidrostatik / nde |
Noqonuniy oldini olish |
|
Xarid ta'sirini tekshirish |
Subsero qattiqlik tekshiruvi |
|
Keskinlik sinovi |
Kuch muvofiqligi |
|
Tekislash / egilish |
Forliklik baholash |
|
Qattiqlik sinovi |
Sovuq - CRRga chidamlilik |
|
Marklash va MTC kuzatuv |
Qa auditi va kodiga rioya qilish |
Qo'shimcha sinov (PMI / UT 100% / uchinchi {{1 {1 {1- CHINChILAR UChUN FAQAT.
Arizalar
- Lngni qayta rasmiylashtirish va suyultirish zavodlari
- Krigenik va sovutish quvurlari
- Arktika neft va gaz uzatish
- Past - Harorat bosimi va modullari
- Offshor va Onshore sovuq - iqlim infratuzilmasi
- Og'ir harorat pasayganda etishmovchiligi xavfini kamaytirish uchun mo'ljallangan.
Qisqacha ma'lumot
Oktal trubka malakali payvandlash protseduralari, sertifikatlangan ta'sirini tekshirish va montajni o'rnatish uchun birlashtirilgan kriogen quvurining ishlashini qo'llab-quvvatlaydi.
Muvofiqlik - diqqatga sazovor tekshiruv, shaxsiy tekshiruv va ishonchli etkazib berish ASTM A333 633-sinfini LNG va -} harorat muhiti uchun tasdiqlaydi.
