Asbob liniyalarida, toza media tizimlarida va qattiq o'lchamli toleranslarga ega bo'lgan yig'ilishlarda,nozik zanglamaydigan po'lat quvurlar- ayniqsa 304/304L va 316/316L da - nafaqat tashqi diametri va devor qalinligi, balki geometriya, material standarti, sirt klassi va izlenebilirlik bilan ham aniqlanadi.
Sirt klassi (AP / BA / MP / EP) pürüzlülük va tekshirish yozuvlari bilan birgalikda trubaning sanoat, sanitariya yoki yuqori-tozalikdagi xizmat ko'rsatish uchun mosligini va loyihani qabul qilishdan qanchalik oson o'tishini aniqlaydi.
Nozik zanglamaydigan po'lat quvurlar uchun spetsifikatsiya ramkasi
| Hajmi | Asosiy nuqtalar | Loyiha spetsifikatsiyalarida odatiy ko'rinish |
|---|---|---|
| O'lchovlar va toleranslar | Tashqi diametri (OD), devor qalinligi (WT), bardoshlik oralig'i; zarur bo'lganda ichki diametr yoki oqim kesma- | "O'lchamlar va toleranslar" yoki ma'lumotlar jadvallarida keltirilgan; oʻrnatish mosligi, payvand choki-va uskunaning nozullariga ulanishiga bevosita taʼsir qiladi |
| Geometrik aniqlik | Ovallik, to'g'rilik, konsentriklik | Geometrik toleranslar sifatida qo'shiladi; kichik diametrli ingichka-devorli quvurlarning uzun trubkalarini, qo'llab-quvvatlash oralig'ini, orbital payvandlash moslamasini va charchoq harakatini boshqarish uchun ishlatiladi. |
| Quvur tugaydi | Qatlamlarni tozalash, kvadrat va perpendikulyarlik, chandiq shakli, kerak bo'lganda burchaklarni tayyorlash | "Yakunlar / Yakuniy tayyorgarlik" da aniqlangan; saytdagi{0}} silliqlash va qayta ishlashni kamaytiradi, yig‘ish samaradorligini va muhrlanish ishonchliligini oshiradi |
| Standartlar | ASTM A269 / A270 / A213 / A249 / A554 va qayta ko'rib chiqish darajasi | "Standartlar / Amaldagi kodlar va standartlar" ro'yxatiga kiritilgan; mexanik xususiyat doirasini, sinov elementlarini va hujjatlar mazmunini tuzatadi |
| Baholar | 304/304L, 316/316L, 321/347, 2205 va boshqa zanglamaydigan po'latlar | "Materiallar" ro'yxatiga kiritilgan; o'rta, harorat, tozalash usuli va dizayn muddati asosida tanlangan. Nozik 304 zanglamaydigan po'lat quvurlar va 316L nozik zanglamaydigan po'lat quvurlar eng toza va yuqori-tozalik tizimlarida keng tarqalgan. |
| Ishlab chiqarish yo'nalishi | Aniqlik muammosiz; payvandlangan + sovuq ishlangan | "Ishlab chiqarish jarayoni" yoki qo'shimcha talablar ro'yxatiga kiritilgan; qabul qilinadigan ishlab chiqarish yo'nalishlarini va ularning tolerantliklarga, sirt holatiga va etkazib berish moslashuvchanligiga ta'sirini belgilaydi |
| Kuzatuv va sifat | Issiqlik raqami, quyma raqami, ishlab chiqarish partiyasi, sirtni qayta ishlash partiyasi, tekshirish yozuvlari | Quvur belgilari, teglar, EN 10204 3.1/3.2 MTC va tekshirish hisobotlari orqali amalga oshiriladi; qabul qilish va keyingi auditlar uchun zarur bo'lgan kuzatuv zanjirini shakllantiradi |
Ushbu o'lchamlar aniqlangandan so'ng, sirt klassi (AP / BA / MP / EP) va tegishli pürüzlülük qiymatlari media mosligi, tozalanishi va hujjat talablarini boshqaradi.

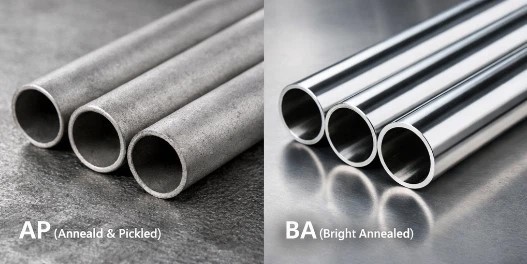

Nozik zanglamaydigan po'lat quvurlar uchun sirt sinflari: AP / BA / MP / EP
Muhandislik amaliyotida nozik zanglamaydigan po'lat quvurlar uchun to'rtta etkazib berish sirt sinflari odatda qo'llaniladi:
- AP- Tavlangan va tuzlangan
- BA- Yorqin tavlangan
- deputat- Mexanik sayqallangan
- EP- Elektropollangan
Xususiyatlar va xarid buyurtmalari odatda quyidagilarni birlashtiradi:
Yuzaki sinf + qamrov (ID / OD / ID+OD) + maqsadli ichki Ra qiymati.
1. AP - tavlangan va tuzlangan
AP toza, payvandlanadigan va korroziyaga-bardoshli taglik yuzasini olish uchun shkala va payvandlangan issiqlik rangini olib tashlashga qaratilgan. Oddiy foydalanish:
- Umumiy sanoat texnologik liniyalari
- Asboblar va boshqaruv liniyalari
- Utility sarlavhalari va ba'zi issiqlik almashtirgich-xizmatlari
304 va 316 nozik zanglamaydigan po'lat quvurlar uchun AP sirtlari sanoat suvi, bug ', siqilgan havo, inert gazlar va ko'plab standart kimyoviy xizmatlar uchun keng qo'llaniladi.
Yuzaki xususiyatlar
- Bir xil mot yoki xira qoplama, og'ir shkalasiz yoki aniq issiqlik tuslarisiz.
- O'rta darajadagi ichki pürüzlülük, ko'pchilik sanoat vositalariga va standart tozalash usullariga mos keladi.
- Bosimning pasayishi yoki qoldiqni nazorat qilish muhimroq bo'lsa, sirtni yanada aniqlashtirish uchun AP ustiga ichki Ra diapazoni qo'shilishi mumkin.
2. BA - Yorqin tavlangan
BA sirtlari himoya atmosferasi ostida yorqin tavlanish orqali olinadi va toza, yorqin va masshtab{0}}bo'sh trubka yuzalarini ta'kidlaydi. Oddiy foydalanish:
- Vizual va asosiy tozalik talablari bilan ishlov berish liniyalari
- Uskunalarni ulash quvurlari va o'simliklardagi ko'rinadigan joylar
- Qattiq pürüzlülük nazorati zarur bo'lganda, keyingi MP yoki EP uchun taglik yuzasi
Aniq 304/304L va 316/316L zanglamaydigan po'lat quvurlarda BA oziq-ovqat, shaxsiy parvarish va ba'zi texnologik suv ilovalarida keng tarqalgan.
Yuzaki xususiyatlar
- Cheklangan masshtabli yagona metall yorqin qoplama; asosiy materialga yaqin bo'lgan payvand choki rangi.
- Barqaror atmosfera va haroratni nazorat qilish bilan ichki va tashqi yuzalar juda kam oksidlanishni ko'rsatadi.
- Xuddi shu o'lchamli bardoshlik ostida, BA MP yoki EP dan keyin bir xil yakuniy ko'rinishga va pürüzlülüğüne erishish uchun qulaydir.
3. MP - Mexanik sayqallangan
MP mexanik silliqlash va silliqlash orqali pürüzlülüğü pasaytiradi, shu bilan birga vizual ko'rinishni nazorat qiladi. Oddiy foydalanish:
- Oziq-ovqat, ichimliklar va farmatsevtika korxonalarida gigienik quvurlar
- Belgilangan qoldiq nazorati va CIP / SIP davrlari bo'lgan tizimlar
- Barqaror tugatish talab qilinadigan ochiq quvurlar va uskunalar joylari
316L nozik zanglamaydigan po'lat quvurlar uchun MP ichki yuzalari tegishli Ra chegaralari bilan birlashtirilgan sanitariya va yuqori{1}}material xizmatlari uchun odatiy konfiguratsiya hisoblanadi.
Sirt va pürüzlülük xususiyatlari
- Sirt tozalanish va tashqi koʻrinishni muvozanatlashtirib-gʻalla, choʻtkasi yoki oynaga{1}}oʻxshash qilib sozlanishi mumkin.
- Nozik quvurlar uchun odatiy ichki pürüzlülük maqsadlari:
Sanoat mexanik jilo: ichki Ra ≈ 0,6–0,8 mkm
Sanitariya-mexanik jilo: ichki Ra ≈ 0,4–0,6 mkm
Ushbu qiymatlar standartlarga, sanoat amaliyotiga va zavod imkoniyatlariga qarab farqlanadi va odatda belgilangan o'lchash usuli va joylashuvi bilan "MP ichki yuzasi, Ra X mkm dan kichik yoki unga teng" deb yoziladi.
Mexanik jilo muqarrar ravishda ba'zi materiallarni olib tashlaydi. Yupqa{1}}devor va mahkam-bardoshli quvurlar uchun OD, VT va ovallik ruxsatnomalarini oldindan rejalashtirish kerak, shunda tayyor nozik quvurlar belgilangan toleranslar ichida qoladi.

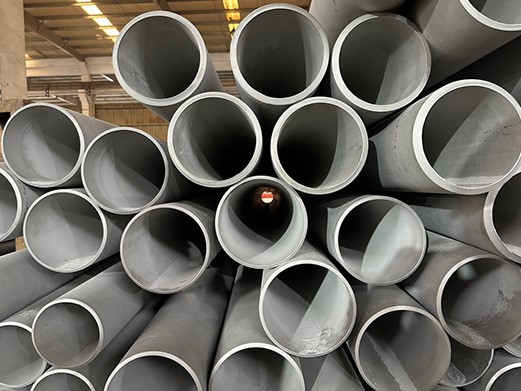

4. EP – Elektropolished
EP silliq va zichroq ichki yuzani hosil qilish uchun mikro{0}}cho'qqilarni elektrokimyoviy eritishdan foydalanadi, tozalanishi va qoldiq nazoratini yaxshilaydi. Oddiy foydalanish:
- Yuqori-tozalik va ultra{1}}toza suv tizimlari
- Yarim o'tkazgich va elektron{0}}kimyoviy quvurlar
- Yuqori{0}}farmatsevtika va bioprosess quvurlari
- Zarrachalar, olinadigan moddalar va tozalashni tekshirish natijalari bo'yicha qat'iy cheklovlarga ega chiziqlar
Yuqori{0}}tozalikdagi tizimlarda 316L EP nozik zanglamaydigan poʻlat quvurlar standart kombinatsiya hisoblanadi: nav korroziyaga chidamlilik va tozalash kimyosini qoʻllab-quvvatlaydi, EP ichki yuzalari esa qatʼiy tozalik maqsadlarini qoʻllab-quvvatlaydi.
Sirt va pürüzlülük xususiyatlari
- Ichki yuza mikro{0}}miqyosda silliqroq bo'ladi, turg'unlik nuqtalari va mikro{1}}chuqurliklar kamroq bo'ladi.
- Odatda ichki pürüzlülük maqsadlari:
Yuqori-tozalik / sanitariya EP: ichki Ra ≈ 0,3–0,4 mkm
Yuqori tozalik (masalan, UHP): ichki Ra ≈ 0,25 mkm yoki undan past, jarayon qobiliyati va standart talablarga muvofiq
RaI odatda tozalash, quritish, toza qadoqlash va hujjatlar bilan birga aniqlanadi; bu faqat kosmetik tugatish emas, balki yuqori{0}}tozalikni nazorat qilish sxemasining bir qismidir.
Ilova stsenariylari va odatiy tanlovlar
1. AP - An'anaviy sanoat va asbobsozlik tizimlari
OAV: sanoat suvi, bug ', inert gazlar, standart kimyoviy moddalar
Tizimlar: kommunal xizmatlar, asboblar impulsi liniyalari, nazorat signali quvurlari
Xususiyatlari: korroziyaga chidamliligi va payvandlanishiga e'tibor berish; ichki qoldiqda haddan tashqari cheklovlar yo'q.
Octal Pipe AP ichki 304 va 316 nozik zanglamaydigan po'lat quvurlarni ko'plab foydali va asboblar sxemalari uchun etkazib beradi, bu ko'pgina sanoat ish sharoitlarini qoplash uchun standartlashtirilgan tuzlash / passivatsiyani o'lchovli tekshirish bilan birlashtiradi.
2. BA – toza jarayon va tashqi ko‘rinish-Sezgi chiziqlar
OAV: ishlov berish suvi, ba'zi oziq-ovqat / shaxsiy parvarish vositalari, inert yoki himoya gazlari
Tizimlar: asbob-uskuna ulash joylari, skid quvurlari, mashinalar va modullar atrofida ko'rinadigan quvurlar
Xususiyatlari: APga qaraganda tozaroq va bir xil ko'rinish, ranglarning o'zgarishi va sirt nuqsonlarining kamayishi, agar kerak bo'lsa, keyinchalik parlatish yoki elektropolishing uchun bo'sh joy saqlanib qoladi.
Octal Pipe yetkazib berishda BA 304L va 316L nozik quvurlar ko'pincha sirt tozaligi, tashqi ko'rinishi va kelajakdagi modifikatsiyaning moslashuvchanligi muhim bo'lgan toza zavod quvurlari va uskunalarni ulash liniyalari uchun tanlanadi.
3. MP – Gigienik va{1}}tozalash oson-tizimlari
OAV: oziq-ovqat va ichimliklar mahsulotlari, farmatsevtik jarayonlar uchun suyuqliklar, yuqori-qiymatli kimyoviy moddalar
Tizimlar: gigienik quvurlar, CIP / SIP halqalari, tez-tez tozalash davrlari bo'lgan ishlab chiqarish liniyalari
Xususiyatlari: aniqlangan ichki Ra chegaralari, kamaytirilgan qoldiqni ushlab turish va tozalash va tekshirishni qo'llab-quvvatlash uchun payvand chokining silliq o'tishlari.
Sanitariya 316L nozik zanglamaydigan po'lat quvurlar uchun Octal Pipe odatda MP ichki yuzalarini ASTM A270 kabi tegishli sanitariya standartlari bilan birlashtiradi va farmatsevtika va oziq-ovqat loyihalarida mijozlarni tekshirishni qo'llab-quvvatlash uchun Ra sinov natijalari va sirtni tozalash yozuvlarini taqdim etadi.
4. EP – Yuqori-tozalik va yuqori-tozalik tizimlari
OAV: yuqori-va ultra{1}}toza suv, elektron{2}}kimyoviy moddalar, biologik moddalar, yuqori-tozalikdagi gazlar
Tizimlar: yarimo'tkazgichli texnologik liniyalar, elektron kimyoviy tarqatish, yuqori darajadagi farmatsevtika va bioprosess platformalari-
Xususiyatlari: zarralar, ekstraksiya qilinadigan moddalar va bioburdenga nisbatan qat'iy cheklovlar; tez-tez qattiq Ra va tozalik hujjatlari bilan "MP + EP" birikmasi.
Yuqori-tozalik va UHP loyihalarida Octal Pipe odatda 316L hajmdagi EP aniqlikdagi quvurlarni yarimo‘tkazgich va bioproses mijozlar talablarini qondirish uchun porloq tavlanish, mexanik oldindan jilo va elektropolishing jarayonlari zanjiri bilan yetkazib beradi.
Kuzatilish va sifat nazorati - Xom ashyodan tayyor quvurlargacha
| Bosqich | Asosiy nazorat nuqtalari | Oddiy testlar / yozuvlar | Loyihadagi roli |
|---|---|---|---|
| Xom ashyo (pichoqlar / bo'shliqlar / rulolar / barlar) | Bahoni tasdiqlash (304/304L, 316/316L va boshqalar); kimyoviy tarkibi; tozalik va inklyuziya nazorati | Issiqlik soni; EN 10204 3.1/3.2 MTC; kimyoviy tahlil hisoboti | Nozik 304 va 316 zanglamaydigan po'lat quvurlar manbadan asosiy standart va korroziya talablariga javob berishini ta'minlaydi va kuzatuvning boshlang'ich nuqtasini ta'minlaydi. |
| Shakllash va payvandlash / pirsing va issiq ishlov berish | Payvandlash jarayoni (payvandlangan quvurlar uchun); pirsing va issiq{0}}ish parametrlari (choksiz uchun); payvand chokining uzluksizligi | Jarayon yozuvlari; onlayn yoki ommaviy NDT (girdob oqimi, qochqin oqimi va boshqalar) | Payvand choki va asosiy metall o'rtasidagi mustahkamlikni nazorat qiladi, devor nuqsonlari va payvandlash nuqsonlari xavfini kamaytiradi |
| Sovuq ishlov berish va issiqlik bilan ishlov berish | Sovuq-chizish / sovuq-domalash; eritmaning tavlanish harorati / vaqti; tekislash | O'lchovli tekshirish natijalari; qattiqlik sinovlari; kerak bo'lganda mikroyapı / granulalararo korroziya sinovlari | Nozik quvurlar bir vaqtning o'zida mexanik va bardoshlik talablariga javob berish uchun kuch, egiluvchanlik va qoldiq stressni muvozanatlashtiradi. |
| Yuzaki ishlov berish (AP / BA / MP / EP) | Tuzlash / passivatsiya qilish; himoya atmosferasi yorqin tavlanish; abraziv parametrlar; elektropolishing parametrlari | Yuzaki ishlov berish partiyasi yozuvlari; Ra sinov hisobotlari (MP / EP uchun); vizual tekshirish yozuvlari | Nozik 304 va 316 zanglamaydigan po'lat quvurlarning ichki va tashqi yuzalarini belgilangan sinflar va pürüzlülük oralig'ida saqlaydi, vosita mosligini va tozalash harakatini qo'llab-quvvatlaydi. |
| O'lchovlar, geometriya va NDT | OD / WT / uzunlik; ovallik / tekislik; konsentriklik; kerak bo'lganda bosim sinovlari | O'lchovli tekshiruv hisobotlari; geometrik og'ish yozuvlari; gidrostatik / pnevmatik sinov hisobotlari; eddy{0}}joriy / oqim oqish hisobotlari | Aniq zanglamaydigan po'lat quvurlar geometrik, bosim va nuqson chegaralariga mos kelishini tasdiqlaydi, bu esa mos{0}}va xavfsiz ishlash uchun asos bo'ladi. |
| Qadoqlash va markalash | Tube siyoh-jet / shtamp belgisi; -changga qarshi,{2}}namlikka qarshi, tirnalishga qarshi-himoya | Hajmi, navi, standarti, issiqlik / partiyani belgilash; qadoqlash spetsifikatsiyasi | Saqlash va tashish orqali identifikatsiyani aniq saqlaydi, shunda saytlar kuzatuv qobiliyatini yo'qotmasdan quvurlarni o'lchami, navi va partiyasi bo'yicha ajratishi mumkin. |
| Hujjatlar va ma'lumotlar kitobi (MDR / QA dosyesi) | Fayllarni birlashtirish va loyihani ulash; ommaviy xaritalash | MTC; o'lchovli va geometrik tekshiruv hisobotlari; sirtni qayta ishlash va Ra yozuvlari; NDT va bosim sinovlari hisobotlari; qadoqlash va markalash tavsifi | Xom-ashyodan tayyor nozik trubkagacha bo'lgan to'liq sifatli arxivni shakllantiradi, EPC, egasi va uchinchi tomon-olishini va keyingi tekshiruvlarni qo'llab-quvvatlaydi. Octal Pipe odatda ularni muhandislik loyihalari uchun tuzilgan ma'lumotlar kitobi sifatida taqdim etadi |
Yuzaki talablarni belgilashning odatiy usullari
Xususiyatlarda va sotib olish hujjatlarida nozik / yuqori-aniqlikdagi zanglamaydigan po‘lat quvurlar uchun sirt qismi odatda quyidagilarni birlashtiradi:
- Yuzaki sinf– AP, BA, MP yoki EP
- Qo'llash doirasi– ichki (ID), tashqi (OD) yoki ID+OD
- Ichki pürüzlülük– Ra chegarasi va birligi (µm/µin), shu jumladan, namuna olish chastotasi yoki partiyalar haqida hisobot berish talablari
- Tashqi ko'rinish tavsifi– tekstura turlarini ajratib ko‘rsatish uchun cho‘tkasi, oyna jilolangan yoki mat kabi
- Hujjatlar va tekshirish- sirtni tozalash yozuvlari, Ra sinov hisobotlari, tozalash / passivatsiya yozuvlari va qadoqlash va markalash talablari
Ular tegishli ASTM standarti (masalan, A269, A270) va nav tanlash (masalan, 304L yoki 316L) bilan birlashtirilganda, nozik zanglamaydigan po'lat quvurlarni ishlab chiqarish, tekshirish va kuzatish mumkin bo'lgan tarzda belgilash mumkin. Octal Pipe ishlab chiqarish va sifat nazoratini ushbu mantiqqa rioya qilish uchun sozlaydi, shuning uchun 304 va 316 nozik zanglamaydigan po'lat quvurlar nafaqat xizmat ko'rsatish shartlariga mos keladi, balki loyihaning butun hayoti davomida qabul qilish va boshqarish uchun ham osondir.
TSS
Q1: Nozik zanglamaydigan po'lat quvurlar uchun AP, BA, MP va EP o'rtasidagi tanlovga nima sabab bo'ladi?
A1: Asosiy drayverlar o'rta xarakteristikalar, tozalash usuli, maqsadli tozalik darajasi va byudjetdir. An'anaviy sanoat va asbobsozlik tizimlari odatda AP dan foydalanadi; tashqi ko'rinish va asosiy tozalik talablari bilan chiziqlar ko'pincha BA dan foydalanadi; gigienik va tez-tez tozalanadigan tizimlar MP ni afzal ko'radi; yuqori-tozalik va UHP tizimlari odatda aniqlangan ichki Ra bilan EPni talab qiladi va hujjatlar. 304L va 316L darajalari oxirgi ikki toifada eng keng tarqalgan.
Q2: MP va EP ham pürüzlülüğü kamaytiradi. Amaliyotdagi asosiy farq nima?
A2:MP mexanik silliqlash va parlatishdan foydalanadi, makroskopik pürüzlülük va tashqi ko'rinishga e'tibor beradi. RaI elektrokimyoviydir va mikro{1}}miqyosda ishlaydi, tozalanish, qoldiq nazorati va kimyoviy barqarorlikni yaxshilaydi. Yuqori{3}}tizimlar ko'pincha ularni birlashtiradi: makro{4}}nuqsonlarni bartaraf etish uchun MP, so'ngra ichki yuzani tozalash uchun EP, xususan, yuqori-tozalik va bioprocess ilovalarida 316L aniqlikdagi quvurlarda.
Q3: Yuzaki ishlov berish o'lchovli bardoshlik va geometrik aniqlikka ta'sir qiladimi?
A3: Ha. Mexanik polishing ham, elektropolishing ham materialni olib tashlaydi. Yupqa{2}}devor yoki qattiq{3}}bardoshli quvurlar uchun ruxsatnomalar loyiha bosqichida kiritilishi va ishlab chiqarishda nazorat qilinishi kerak, shunda tayyor zanglamaydigan po'lat quvurlar belgilangan OD, WT va geometriya chegaralarida qolishi kerak.
Q4: Spetsifikatsiyada "ichki elektropolished" ni ko'rsatish kifoya qiladimi?
A4: Odatda emas. RaI sinfini, ko'lamini (ID yoki ID + OD), ichki Ra maqsadini, o'lchash usulini va kerakli yozuvlarni (davolash, Ra natijalari, tozalash) aniqlash yaxshiroqdir. Bu ishlab chiqarish, tekshirish va qabul qilishning haqiqiy yetkazib berish holatiga mos kelishini ta'minlaydi.
Q5: Nima uchun 304/316 zanglamaydigan po'latdan yasalgan quvur loyihalari uchun kuzatuv juda muhim?
A5: Kuzatish mumkinligi (issiqlik raqamlari, ishlab chiqarish partiyalari, sirtni qayta ishlash partiyalari, tekshirish yozuvlari) xizmatdagi muammolar va muayyan material yoki jarayon sharoitlari bilan-tez bog‘lanish imkonini beradi hamda keyingi audit va dizayn tekshiruvlarini qo‘llab-quvvatlaydi. Muhandislik loyihalarida Octal Pipe odatda ushbu ma'lumotlarni 304/304L va 316/316L MTC, Ra hisobotlari va NDT / bosim sinovlari yozuvlari bilan bitta ma'lumot kitobida bog'laydi va xom ashyodan tayyor nozik naychagacha to'liq sifatli iz hosil qiladi.
