API 5CT korpusi va quvurlari uchun premium ulanishlar qachon kerak?

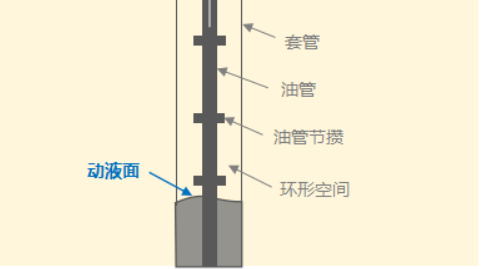

Quduq sxemasi bo'yicha,korpusvaquvurlarsatrlar oddiy ko'rinadi: OD, vazn, daraja, drift. Dala sharoitida quvur tanasida qochqinlar va yaxlitlik muammolari deyarli hech qachon boshlanmaydi - ular ulanishlardan boshlanadi.

API 5CTkorpus va quvurlar uchun asosiy standartdir: u navlarni, o'lchamlarni va standart ip shakllarini belgilaydi, masalan, korpus uchun STC/LTC/BTC va quvurlar uchun NUE/EUE. Ko'pgina an'anaviy neft quduqlari uchun ushbu API ulanishlari hali ham to'g'ri javobdir. Ammo yuqori bosimli gaz quduqlarida, HP/HT ishlarida, uzun gorizontal uchastkalarda va og'ir aylanishli quduqlarda xavf markazi po'lat korpusdan ulanish dizayniga o'tadi. Bu yerda maxsus/premium ulanishlar keladi.

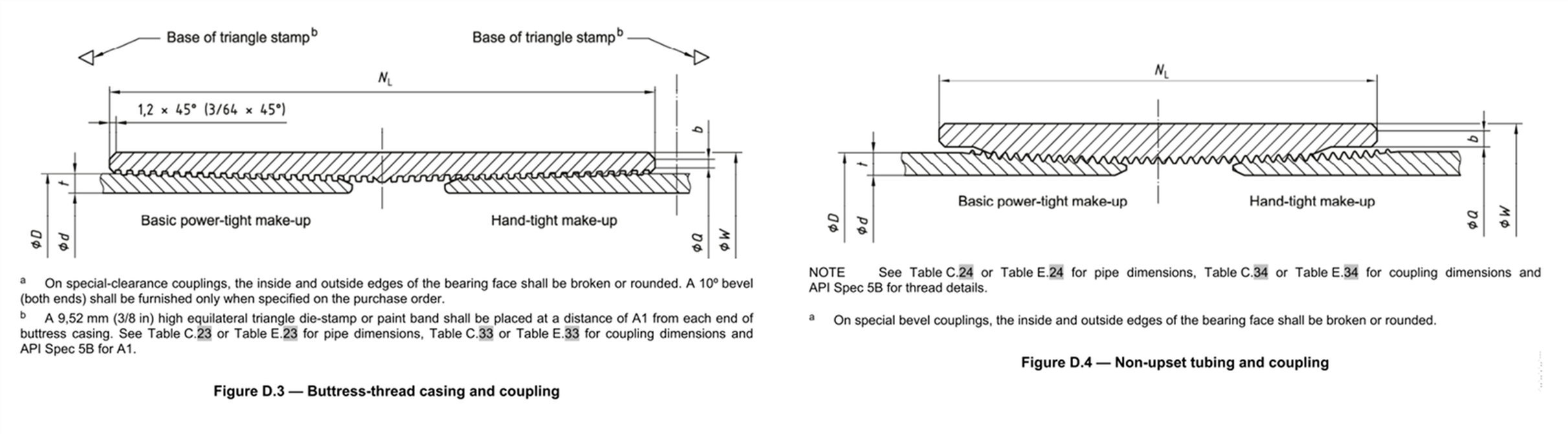

API 5CT va API 5B korpus va quvurlar uchun asosiy iplar oilalarini belgilaydi:

Koson

• STC - Qisqa ip bilan bog'langan (qisqa dumaloq)
• LTC - uzun ipli ulangan (uzun dumaloq)
• BTC - bog'langan paypoq ipi

Quvurlar

• NUE - Xafa bo'lmagan yakun
• EUE - tashqi xafa bo'lish

Ushbu standart ulanishlar:

• Ko'p quruqlik va an'anaviy quduqlar uchun etarlicha kuchli (kuchlanish, siqish, moment).
• Tejamkor va keng tarqalgan
• Tegishli aksessuarlarning to'liq ekotizimiga ega bo'lgan burg'ulash ekipajlari uchun tanish

Ammo ikkita noqulay haqiqat bor:

• API dumaloq iplari (STC/LTC) yuqori bosimda mukammal gaz o'tkazmaydigan qilib ishlab chiqilmagan; ular ip birikmasi va interferentsiyaga juda tayanadi.
• Hatto BTC ham birinchi navbatda strukturaviy quvvatni, ikkinchidan esa gaz o'tkazmasligini birinchi o'ringa qo'yadi.

O'rtacha bosimlar, asosan suyuqlik xizmati va nisbatan oddiy traektoriyalar uchun bu qabul qilinadi. Bosim, gaz ulushi, harorat va og'ish oshgani sayin, ulanish tomonidagi "etarli darajada yaxshi" ko'proq "dizayn chegarasi eroziyalangan" kabi ko'rinishni boshlaydi.

Quduqlar an'anaviy konvertdan tashqariga chiqqandan so'ng, endi bu faqat korpus ulanishlarini yangilash haqida emas. Quvurlar oqishning muhim yo'li va charchoq nuqtasiga aylanishi mumkin.

Premium yoki maxsus ulanishlar odatda quyidagilardan ba'zilari to'g'ri bo'lganda ko'rib chiqiladi:

• Har qanday barqaror korpus bosimi jiddiy tashvish tug'diradigan yuqori bosimli gaz quduqlari
• Yuqori portlash, qulash va kuchlanish yuklari bilan HP/HT va chuqur suv quduqlari
• Kengaytirilgan va juda og'ish quduqlari sezilarli egilish va dog'larning jiddiyligi
• Tez-tez bosim aylanishi bilan gazni saqlash, CO₂ quyish va yo'q qilish quduqlari
• Qattiq nordon xizmat, bu erda yoriqning boshlanishi va ip ildizida o'sishi qattiq nazorat qilinishi kerak
• Quvurlar korpusi reytinglariga mos kelishi yoki undan oshishi uchun ulanish unumdorligini aniq talab qiladigan quduq dizaynlari

Ushbu quduqlarda STC/LTC/BTC va NUE/EUE bilan qolish avtomatik ravishda “xavfsiz” degani emas, lekin bu ulanish samaradorligi konvertining dizayn konvertiga ancha yaqinroq joylashishini bildiradi. Moment, sirtni tozalash, bo'yanish amaliyoti yoki ish sharoitlarining har qanday o'zgarishi tizimni muammoga olib kelishi mumkin.

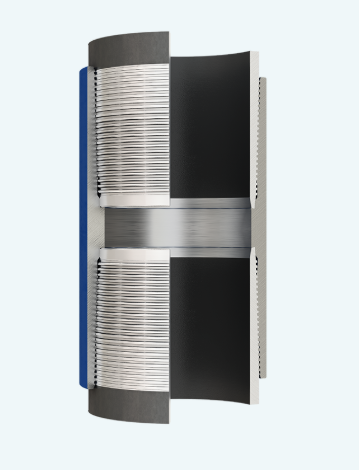

Premium / maxsus ulanishlar API 5CT quvur korpuslarida o'tiradi, lekin ular bo'g'inning muhrlanishi va yuk ko'tarish usulini o'zgartiradi. Ko'pchilik bir nechta asosiy xususiyatlarni baham ko'radi:

Metalldan metallga muhrlar
Faqat ip birikmasiga tayanmaslik o'rniga, yuqori darajadagi dizaynlar bo'yanish momentida yuqori kontaktli kuchlanishni yaratadigan bir yoki bir nechta metalldan metallga muhrlangan joylarni o'z ichiga oladi. Bu ularga bosim va harorat aylanishi ostida gaz o'tkazmaydigan ish faoliyatini saqlab qolish imkonini beradi.

Tork yelkasi
Belgilangan moment yelkasi bo'yanish oxirida ijobiy to'xtash imkonini beradi. Bu momentni boshqarishni yaxshilaydi, ortiqcha momentning shikastlanish xavfini kamaytiradi va og'ish va ERD quduqlarida egilish va burilish qobiliyatini oshiradi.

Optimallashtirilgan ip geometriyasi
Qayta ishlab chiqilgan ip shakllari stress kontsentratsiyasini kamaytiradi va yukni ko'proq bog'langan ip yon tomonlariga taqsimlaydi. Bu ipning aylanish, egilish va takroriy bosim o'zgarishini ko'rgan holda charchoqni yaxshilaydi.

Yuvish va yarim yuvish variantlari
OD o'sishi juda muhim bo'lgan joylarda - astar tepalari, orqaga bog'lash nuqtalari yoki qattiq cheklovlar yaqinida - yuvish yoki yarim yuvish ulanishlari boshqariladigan ODni ushlab turadi, shu bilan birga mustahkamlik va muhrlanishni ta'minlaydi.

To'liq miqyosli malaka
Zamonaviy premium ulanishlar odatda ISO 13679 / API RP 5C5 yoki shunga o'xshash to'liq miqyosli sinovlar yordamida birlashtirilgan yuklarni, velosipedda yurishni va ko'p hollarda egilishni qamrab oladi. Bu ulanishning faqat bitta eksa sinovlari emas, balki maydonga o'xshash konvertlar ostida qanday ishlashi haqida real tasvirni beradi.

Ushbu afzalliklar korpusda ham, quvurlarda ham muhimdir:

• Korpus uchun asosiy e'tibor umumiy strukturaning yaxlitligi va uzoq muddatli gaz o'tkazmasligi hisoblanadi.
• Quvurlar uchun siz ishlov berish davrlarini, stimulyatsiyani, quduqni boshqarish operatsiyalarini va yuqori bosimning tez-tez o'zgarishini qo'shasiz.

Quduq dizayni premium ulanishlarni talab qilgandan so'ng, vazifa endi "maxsus ipni sotib olish" emas. U ushbu ulanishlarni butun OCTG dizayni va QA zanjiriga birlashtiradi.

Amaliy muhandislik nazorati ro'yxati odatda quyidagilarni o'z ichiga oladi:

Operatsion konvertni aniq belgilang

• Har bir satr uchun maksimal va minimal bosim va haroratlar
• Kerakli gaz o'tkazmasligi va korpusning ruxsat etilgan barqaror bosimi
• Kutilayotgan dog'ning zo'ravonligi va yuk ostida har qanday rejalashtirilgan aylanish
• Qo'shimcha tsikllarni joriy qiluvchi mashqlar va rag'batlantirish rejalari

Ulanish uchun malaka talablarini belgilang

• Kerakli ISO 13679 / API RP 5C5 sinov darajasi (masalan, qattiq HP/HT xizmati uchun CAL IV)
• Qoplanadigan konvertlarni yuklang (qo'shma kuchlanish, siqish, ichki / tashqi bosim, agar kerak bo'lsa, egilish)
• Har qanday nordon xizmat ko'rsatish yoki korroziyaga qarshi sinovlar asosiy quvur talablaridan tashqari talab qilinadi

Quvur tanasi va ulanishning ishlashini tekislang

• Ulanishning cho'zilish, yorilish va yiqilish ko'rsatkichlari tanlangan quvur korpusining darajasi va devor qalinligiga mos kelishini yoki oshib ketishini tasdiqlang
• Yuqori siqilishli dizaynlar uchun ulanish qulashda zaif qismga aylanib qolmasligini tekshiring

Tekshirish, bo'yanish va hujjatlarni oldindan rejalashtiring

• Tish o'lchash moslamasida ipni o'lchash va vizual tekshirish tartiblarini belgilang
• Qopqoq va trubka uchun bo'yanish momenti oynalarini va monitoring talablarini belgilang
• OCTG ma'lumotlar kitobi va quduq fayllarida MTC, ulanish malakasi ma'lumotlari, moment jadvallari va ishlaydigan qo'llanmalar qanday olinishini rejalashtiring.

Yuqori darajali ulanishlarni dizaynning bir qismi sifatida ko'rib chiqish - bu keyinchalik o'ylangan narsa emas - bu qurilmada yoki tartibga solishni ko'rib chiqish paytida bahs-munozaralarning oldini oladi.

Ko'pgina operatorlar allaqachon ishlab chiqarish korpusini yuqori sifatli, gaz o'tkazmaydigan ulanishlarga o'tkazishgan, ammo baribir standart EUE/NUE quvurlarini ishlatishadi. Yuqori xavfli quduqlarda bu zaif aloqani korpusdan quvurga o'tkazadi.

Yuqori sifatli quvur ulanishlari ko'pincha oqlanadigan holatlarga quyidagilar kiradi:

• Gaz quduqlari va yuqori GORli neft quduqlari, bu erda quvurlarning uzoq muddatli gaz o'tkazmasligi va halqa bosimi qat'iy nazorat qilinishi kerak.
• Quvur torlari qayta-qayta sindirish, kislotalash, yaxshi tozalash va boshqa og'ir aralashuvlarni ko'rishi kutilmoqda.
• Ishlash va ishlab chiqarish jarayonida quvurlar sezilarli egilish, tebranish va aylanishni boshdan kechiradigan kengaytirilgan va gorizontal quduqlar
• Aloqa ildizi stressli korroziya yorilishi uchun ehtimoliy joy bo'lgan nordon yoki yuqori CO₂ muhitlar

Ushbu quduqlar uchun yuqori sifatli ulanishga ega quvurlar - moment yelkasiga, metall muhrga va optimallashtirilgan ip geometriyasiga ega - bo'g'inlardagi sizib ketish va charchoqning buzilishi xavfini sezilarli darajada kamaytirishi mumkin va operatsiya guruhlariga bosim ostida yoki og'ir aralashuvlarni o'tkazishda ko'proq ishonch beradi.

Premium va maxsus ulanishlar bir martalik yangilanishlar emas, balki to‘liq API 5CT korpus va quvurlar dasturining bir qismi sifatida ko‘rilganda eng yuqori qiymatni beradi. Bu odatda quyidagilarni anglatadi:

• Quduq yoki prokladka orqali rejalashtirish: qaysi intervallar premium ulanishlar kerakligini va qaysilari standart API iplari bilan xavfsiz qolishi mumkinligini aniqlash
• Protseduralarni, ehtiyot qismlarni va ekipajni o'qitishni soddalashtirish uchun ulanish oilalarini qator yoki maydon ichida iloji boricha izchil saqlash
• Barcha aksessuarlarning muvofiqligini tekshirish - qo'g'irchoq bo'g'inlari, krossoverlar, astar ilgichlari, qadoqlash moslamalari, xavfsizlik klapanlari va boshqa jihozlar.
• Noto'g'ri ulanishlar pribor poliga etib bormasligi uchun hovli logistikasini aniq rang kodlash, belgilash va hisoblash bilan tozalash.

Shunday qilib, premium ulanishlar qatorlar ro‘yxatidagi “maxsus mahsulot nomi” emas, balki quduq yaxlitligi strategiyasining aniq belgilangan qismidir.

1-savol: Qanday turdagi quduqlar odatda yuqori (maxsus) ulanishlarni talab qiladi?
A1:HP gaz quduqlari, HPHT/chuqur suv quduqlari, ERD/yuqori-burilish quduqlari, bosim{1}}aylanuvchi quduqlar (gazni saqlash/CO₂ quyish) va qattiq nordon xizmat.

2-savol: Nima uchun premium ulanishni standart API iplariga qaraganda gaz{1}}qattiqroq qiladi?
A2:Metalldan{0}}metallga{1}}plombalar va boshqariladigan pardoz-(moment yelkasi) harorat/bosim aylanishida oqish qarshiligini saqlashga yordam beradi.

3-savol: Sotib olishdan oldin premium ulanish samaradorligini tekshirish uchun nimani so'rashim kerak?
A3:ISO 13679 yoki API RP 5C5 malakasi, shuningdek, moment jadvallari/ishlash bo'yicha qo'llanma, ipni o'lchash yozuvlari va MTC/tekshirish hujjatlari.
