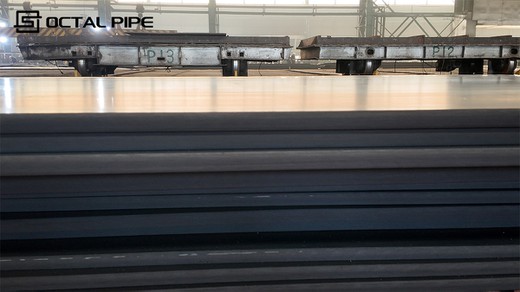

4100 mm og'ir va keng plastinka

Zamonaviy energetika va offshor loyihalari bo‘ylama choklarni qisqartirish, modul ishlab chiqarishni tezlashtirish va bashorat qilinadigan mexanik ishlashni kafolatlash uchun qo‘shimcha{0}}keng va yuqori{1}}tekislik plitalarini tobora ko‘proq talab qiladi. Octal Pipe'ning 4100 mm og'ir va keng plastinka taklifi aynan shu maqsadda ishlab chiqilgan: plitalarni etkazib berish uchun.Kengligi 4100 mmvaqalinligi 200 mm gachabilan jihozlangan, toʻliq bosqichma-bosqich-ulangan ishlab chiqarish liniyasidanMULPIC tezlashtirilgan sovutishva9 rulonli issiq tekislash.
Bu sahifada avvalo mahsulot-biz nimani yetkazib berishimiz mumkin-va keyin uning ortidagi ishlab chiqarish liniyasi tushuntiriladi, shuning uchun xaridorlar va muhandislar har bir ishlash xususiyatini jarayongacha kuzatib borishlari mumkin.

Octal Pipe'ning 4100 mm plitalari yuqori{1}}mas'uliyatli foydalanish uchun mo'ljallangan: energiya qurilmalari, dengiz tuzilmalari, katta tanklar va bosimli/texnologik uskunalar. Plitalar asosiy xalqaro spetsifikatsiyalarga (ASTM, EN, GB) va loyihaning texnik qo'shimchalariga etkazib berilishi mumkin.

O'lchov qobiliyati

Ushbu diapazon ishlab chiqaruvchilarga uzunlamasına payvand choklarini kamaytirish, panelning yaxlitligini yaxshilash va og'ir qismlarni to'g'ridan-to'g'ri bitta plastinkadan kesish imkonini beradi.

Qo'llash sohalari

Mahsulot afzalliklari

• Qo'shimcha{0}}keng format (4100 mm gacha):kamroq payvand choklari va kamroq NDT bo'g'inlari.
• Keng qalinligi oynasi (6-200 mm):bitta chiziq o'rta plastinka va og'ir plastinkani qamrab oladi, EPC paketlari uchun yaxshi.
• Yuqori tekislik:avtomatik kesish, panelni yig'ish va robotli payvandlash uchun muhim ahamiyatga ega.
• Jarayon yuqori{0}}kuchli / past-harorat darajasi uchun tayyorlangan:chunki prokat va sovutish nazorat qilinadi.
• Hujjatlarni eksport qilish-tayyor:MTC, o'lchovli hisobotlar, so'rov bo'yicha 3-tomon tekshiruvi.

Yuqoridagi mahsulotlarni qo'llab-quvvatlash uchun Octal Pipe a atrofida qurilgan plastinka chizig'idan foydalanadito'liq bosqichli uzatish kontseptsiyasi, shuning uchun plitalar harorati, sirt holati va prokat jadvali qayta isitishdan sovutishgacha barqaror bo'lib qoladi.

Jarayon marshruti

Plitalarni oldindan qizdirish → Qayta isitish-poyada isitish pechi → Yuqori-bosimli suvni kireçdan tozalash → 4-yuqori dag‘al tegirmon → MULPIC tezlashtirilgan sovutish moslamasi → 9 rulonli issiq tekislash mashinasi → Havo sovutish maydoni

Jarayon rollari:

• Piyoda{0}}nurni isitish:plitani bir xil isitish, pastki belgi yo'q, qalin qismlar uchun zarur.
• Yuqori bosim-qora tozalash:deformatsiyadan oldin oksid shkalasini olib tashlaydi, sirt va rulonning ishlash muddatini yaxshilaydi.
• 4-baland tegirmon:4100 mm plitalar uchun yuqori qattiqlik, kenglik bo'ylab yaxshiroq qalinlik va shakl toleranslari.
• MULPIC sovutish:Dengizda yoki past haroratda xizmat ko'rsatish uchun kuch-qattiqlik muvozanatini olish uchun dumaloqdan so'ng darhol boshqariladigan, tez sovutish.
• 9 rulonli issiq tekislash:plastinka hali issiq bo‘lganda ham to‘lqin/kamberni olib tashlaydi, bu esa qo‘shimcha{0}}keng plastinkalarda ham yuqori tekislikni beradi.

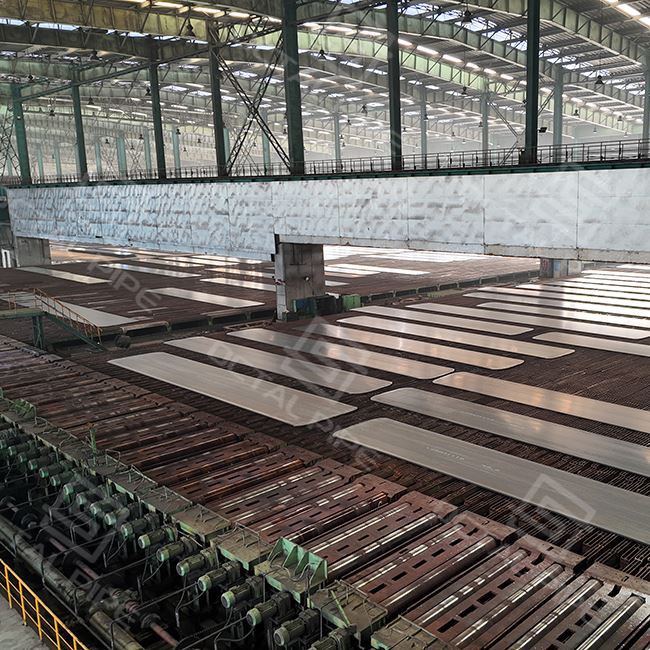

• Havo sovutish maydoni:nazorat ostida sovutishdan so'ng mikro tuzilmani barqarorlashtiradi.

Jarayon-foydalarni xaritalash

Manba qachon4100 mm og'ir va keng po'lat plitalar, haqiqiy xavf mavjudlik emas-bupo'lat plitalar ishlab chiqaruvchisitoʻliq kenglik boʻylab shakl nazoratini saqlab turishi va ishlab chiqarishda moslashtirish va qayta ishlash muammolarini-kestirmaydigan plastinkalarni boʻshatishi mumkin. Sizningpo'lat plitalar yetkazib beruvchi, Octal Pipe sizga keng plitalarda muhim bo'lgan PO/ITP tafsilotlarini qulflashga yordam beradi: issiqlik/lotga bog'langan plastinka identifikatsiyasi, kelishilgan tekshirishni ushlab turish nuqtalari va o'lchamlar va tekislik uchun aniq qabul qilish elementlari (belgilanganida).

Keng plastinka loyihalari, shuningdek, prokat emas, balki logistika vaqtida muvaffaqiyatsizlikka uchraydi. Qobiliyatlipo'lat plitalar zavodiichki transportda va portni ko'tarishda chekka shikastlanish va buzilishlarni kamaytiradigan eksport qadoqlash va ishlov berish qoidalariga ega keng plitalarni jo'natish kerak. Zarur bo'lganda, biz markalash, qadoqlash ro'yxati va kuzatilishini moslashtiramiz, shuning uchun qabul qilish "bu plastinka mana shu issiqlik/lot" ni kechiktirmasdan tasdiqlashi mumkin va har qanday UT/NDT hajmi PO/ITPda ko'rsatilgan qabul qilish asosida amalga oshiriladi.

Sakkizlik quvurda, kengpo'lat plastinkabuyurtmalar chiqariladiqabul qilish dalili, "bu yaxshi bo'lishi kerak" da emas. 4100 mm og'ir va keng plastinka loyihalari uchun biz tegirmon yo'nalishini, tekshirish hajmini va eksport qadoqlarini moslashtiramiz, shunda qabul qiluvchi guruhingiz tekshirishi mumkin.kuzatuvchanlik, geometriya va NDT doirasiqayta ishlash ilmoqlarisiz. Quyidagi elementlar taqdim etiladiPO/ITPda ko'rsatilganda.

• Tegirmon sinovlari sertifikatlari (EN 10204 3.1 / 3.2): Biz MTC/CMTR po'lat plitalarini issiqlik/lotning izlanishi, kimyoviy va mexanik xususiyatlariga ega, loyiha QA topshirish uchun plastinka identifikatoriga bog'langan holda chiqaramiz.
• Po'lat plitalarning o'lchami + tekisligi tekshiruvi: Biz ishlab chiqarishga tayyorlik uchun kenglik, qalinlik, uzunlik va plastinka shakli/tekisligini tekshiramiz, ayniqsa og'ir va keng po'lat plitalar uchun muhim, bu erda buzilish drayvlari kechikishlarga mos-.
• Po'lat plitalar uchun UT / NDT (kerak bo'lganda): Bosimli idish plitasi yoki offshor konstruktiv plitasi uchun biz UTni siz ko'rsatilgan qabul qilish asosida tartibga solamiz va hisobot usuli, qamrovi, darajasi va natijalarini bildiradi (o'tish/ta'mirlash/qayta-test).
• Yuzaki holati va himoyasi: Po‘lat plitalar-o‘ralgan holda yoki bo‘yoq tizimiga mos keladigan portlatish + astar bilan jo‘natilishi mumkin, shunda plitalar hovlida ishlov berish va ishlab chiqarishga tayyor bo‘ladi.
• Keng po'lat plitalar uchun eksport qadoqlash: Biz ichki tashish va portni ko'tarish paytida chekka shikastlanishini va aralashishini kamaytirish uchun-plitalar teglash (buyurtma + issiqlik haqida ma'lumot)-yo'li bilan po'lat bog'lash, chekka himoya va plastinka qo'llaymiz.
• Qabul qiluvchi hujjatlar to‘plami: O‘ramlar ro‘yxati + markalash ro‘yxati plastinka identifikatorlari bilan moslangan, shuning uchun jamoangiz “yuk mashinasidagi plastinka” va “MTKdagi plastinka”ni tezda yarashtirishi mumkin.

Xaridorlar uchun mahsulot-birinchi tartibi
Uskunalar haqida gapirishdan oldin biz nima bilan ta'minlashimiz mumkinligini (4100 mm kenglik, 6-200 mm qalinlik, dengizda / bosimdan foydalanish) tasvirlab beramiz. Bu loyiha xaridorlari qanday qidirayotganiga va Google niyatiga qanday mos kelishiga mos keladi.

Haqiqiy tegirmon marshruti, tayyorlanmagan-jarayon
"Qayta isitish → kireçdan tozalash → 4-yuqori → MULPIC → 9 rulonli tekislash → havoni sovutish" yo'nalishi taniqli zamonaviy plastinka tegirmonlari ketma-ketligidir. Bu kontentga vakolat beradi va uni ishlab chiqaruvchi hujjatlariga yaqinlashtiradi.

Xalqaro loyihalar uchun javob beradi
Agar EPC shartnomasi tashqi guvohlikni talab qilsa, Octal Pipe plitalarni ASTM / EN / GB bilan tekislashi va uchinchi tomon tekshiruvini biriktirishi mumkin.

Qo'shimcha{0}}keng mutaxassislik
Har bir yetkazib beruvchi 4100 mm ni kenglik sifatida ko'rsata olmaydi. Buni sahifaga qoʻyish sizga “4100 mm plastinka”, “keng plastinka tegirmoni”, “qoʻshimcha keng poʻlat plastinka” tipidagi soʻrovlar boʻyicha saralashda yordam beradi, ular umumiy “poʻlat plastinka”ga qaraganda kamroq raqobatdoshdir.

Octal Pipe-ga so'rov yuborayotganda, iltimos, quyidagilarni ayting:

Plitakengligi × qalinligi × uzunlik

Standart / ilova(dengiz, bosimli idish, konstruktiv)

Ta'sir sinov harorativa energiya (past{0}}harorat bo'lsa)

NDT darajasiva uchinchi tomon-kerakligi

Sirt va qadoqlashtalablar

Texnik ma'lumotlar qanchalik to'liq bo'lsa, biz uni 4100 mm chiziqning aylanish va sovutish jadvaliga tezroq moslashtira olamiz.

Hozir bog'laning

TSS





Ishlab chiqarishni kechiktirmaslik uchun keng po'lat plitalar uchun PO da nimani ko'rsatishim kerak?

PO da, qulflangkengligi × qalinligi × uzunlik, dastur standarti (strukturaviy/dengizda/bosimli idish),tekislik/shakl tolerantligi, chekka holati (tegirmon{0}}kesilgan yoki olov-kesilgan), sirt holati (belgilanganda-prokat yoki portlatilgan/astarlangan) va har qandayUT/NDT talabi + qabul qilish darajasishuning uchun qabul qilish plitalarni qayta ishlash ilmoqlarisiz qabul qilishi mumkin.

Po'lat plitalar uchun EN 10204 3.1 va 3.2 o'rtasidagi farq nima?

UZ 10204 3.1issiqlik/lot bilan bog'langan kimyo/mexanik natijalar bilan tegirmonning tekshirish sertifikatidir, esaUZ 10204 3.2loyiha talab qilganda mustaqil tasdiqlash/hisobdan-o‘chirishni (uchinchi-taraf yoki xaridor vakili) qo‘shadi.

Po'lat plitalar uchun UT sinovini qachon talab qilishim kerak va UT hisobotida nimani ko'rsatish kerak?

Plitalar muhim payvandlangan ishlab chiqarish uchun (masalan, qalinroq qismlar yoki loyihada belgilangan sifat nazorati-) uchun UT talab qilish; umumiy standartlarga kiradiEN 10160yokiASTM A578, va UT hisobotida ko'rsatilishi kerakusul + qamrov + qabul qilish darajasi + natijalar(imtihondan o'tish/ta'mirlash/qayta-) PO/ITPda belgilangan.
